Fiber Netzwerk Monitoring und Schutz der kritischen Infrastruktur

Stehen Sie und Ihre Kunden auch vor der Herausforderung, dass ihr Fiber Access Netzwerk immer komplexer und die Verfügbarkeitsanforderungen immer höher werden



Gleichzeitig sollen operative Kosten reduziert oder gar vermieden und ihre kritische Fiber Infrastruktur geschützt und stabil betrieben werden.
Dies sind aktuell typische Herausforderungen, mit welchen sich die meisten Netzbetreiber auseinander zu setzen haben.

Zusammen mit einem grösseren Netzbetreiber wurde ermittelt, dass pro Netzstörungen 4stellige Summen eingespart oder gar vermieden  und gleichzeitig die Ausfallzeit um mehrere Stunden reduziert werden können, durch ein Fiber Monitoring System.

Mit einer Fiber Monitoring Lösung schützen Sie nicht nur ihre kritische Infrastruktur vor Datenraub, Sie erhalten umgehend einen Alarm bei Netzschwankungen und/oder Störung und diese werden geografisch auf den Meter genau angezeigt.

Sehr schnelle und höchst genaue Interventionen, um unproduktive OPEX Stunden für Troubleshooting zu vermeiden sind der neue USP dieser Lösung. Stabilere Verbindungen, punktgenauer Service ohne Umwege und kalkulierbare Kostensenkungen im Unterhalt werden auch ihre Kunden überraschen.

Gerne beraten wird Sie ganz unverbindlich über die vielen Benefits von Monitoring Plattformen damit auch Sie ihr Netz noch professioneller betreiben können.

Fiber Monitor – die Innovation für den Fiber-Netzbetrieb!

Highlights einer Monitoring Plattform:

  • Störung umgehend erkennen und geografisch anzeigen
  • Reaktionszeit verkürzen und OPEX-Kosten vermeiden
  • Qualitätskontrolle nach Arbeiten / Entstörungen
  • Tür-& Schachtöffnung und Wassereintrittssensoren (Schutz!)
  • Schutz der kritischen Fiber Infrastruktur gegen Datenraub
  • Netzqualität mess- und überwachbar (live)
  • Konkurrenzvorteil / Professioneller Betriebsservice
  • Software-Flexibiltät > lässt Mixbetrieb mit anderen OTDR-Systemen zu
  • Kann als Business Case (Mehrwert) verkauft oder vermarktet werden
  • Auch einsatzbar für gemietete Faserstrecken

Mögliche Geschäftsfälle

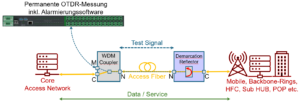

In Service / 3th Party Fiber Monitoring

Mit dem In-Service Monitoring können alle beliebigen Strecken überwacht werden, über welche  Services betrieben wird, um von allen beschrieben Benefits eines Monitoring Systems zu profitieren, OPEX-Kosten zu reduzieren und Daten noch besser zu schützen. All diese Benefits können einem Kunden auf allen Fiber Produkten aufgeschaltet und verkauft werden. Für den Fall, dass Teilstücke der Strecken über Gemeinschaftskabel oder zugemietete Faserstrecken realisiert sind, kann mit einem Klick der Fehler auf dem eigenen Access Netzwerkes ausgeschlossen werden und die Messresultate dem Dritten zur schnelleren Lokalisierung zur Verfügung gestellt werden.

Das In-Service Monitoring funktioniert mit dem WDM-Koppler parallel mit allen gängigen B2B-, Breitband-, HFC- und xWDM-Services, ohne diese zu beeinträchtigen. Zum Schutz der Gegenstelle und besonders aber zur Erhöhung der Messgenauigkeit, wird ein Demarkation Reflektor empfohlen. Pro zu montierende Faser wird ein WDM-Koppler und ein Reflektor benötigt.

Mid-Service Monitoring

Bei dieser Lösung befindet sich das Monitoring-System unterwegs der Strecke in einer technischen Lokation, für den Fall, dass eine Installation beim Device nicht möglich oder sinnvoll ist. Zudem können mit diesem Geschäftsfall an Dritte weitervermietete Darkfiberstrecken gemonitort werden. Zum Schutz der über diese Strecke betriebenen Services, kommt jeweils ein WDM-Koppler zwischen dem Monitoring in der technischen Lokation und der Strecke zum A-Ende und einer zwischen dem Monitoring und dem
Z-Ende. Damit das System ein klares Streckenende und dadurch auch kleinste Veränderungen auf der Strecke, wie eine veränderte Kabellänge nach geplanten Kabelumlegungsarbeiten, erkennen kann, wird vom Hersteller immer ein Reflektor empfohlen. Dieser Schütz auch breitbandige Empfänger von vielleicht unbekannten Endgeräten.

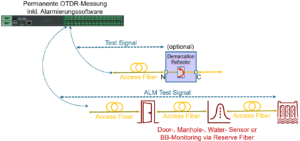

Backbone Monitoring und/oder Tür-, Schacht und Wassersensoren auf unbelegten Fasern

Im Netz nicht aktive aber durchgespleisste Backbone-Faserverbindungen oder Reservefasern können mit dem Monitoring ebenfalls überwacht werden. Zur Prüfung von Streckenverfügbarkeiten, zur Früherkennung von Fibercuts oder Schäden durch äussere Einwirkungen wie Beschädigungen durch Nagetiere oder zur aktiven Überwachung von unbefugtem Zutritt oder Wassereintritt, eignet sich ein Monitoring System hervorragend.

Dafür ist nur ein Monitoring Port nötig und kein WDM-Koppler. Ein Reflektor unterstützt bei der Genauigkeit der Lokalisierung, ist aber nicht zwingend nötig und entfällt gänzlich, wenn Sensoren auf der überwachten Strecke installiert sind. Die Sensoren können in Serie in Betreib genommen werden, um Fasern zu sparen und dienen zur Erkennung von Wassereintritt, Schacht- oder Türöffnnungen.

Schutz kritischer Verbindungen vor Datenraub durch Fiber Tapping

Glaserfasernetze gehören wegen der teils darüber übertragenen Daten zu sogenannten kritischen Infrastrukturen. Die kritischen Daten sind sehr wohl verschlüsselt, könnten aber Recherchen zu Folge, schon in ein paar Jahren durch neue Technologien entschlüsselt werden. Deshalb wird es immer wichtiger zu verhindern, dass die Daten überhaupt abgegriffen werden können. Auch wird der Schutz von kritischen Infrastrukturen gerade politisch diskutiert, resp. in der EU bereits gesetzlich vorgeschrieben.

Daten aus Glasfasern können relativ einfach, durch biegen der Fasern mit einem sogenannten Fiber Tap, abgefangen werden. Bei diesem Vorgang wird eine Dämpfung erzeugt, auf welche die meisten Systeme kaum reagieren. Selbst wenn, dauert es lange bis der Ort der möglichen Angriffsstelle lokalisiert ist und dies ist zudem nur durch einen Unterbruch des/r Services/Strecke möglich. Mit dem Einsatz eines Monitorings auf einer Faserstrecke, egal in welchem der oben beschriebenen Geschäftsfälle, werden durch Biegung verursachte Dämpfungen sofort erkannt und alarmieren inkl. geografischem Standort. Sollten in dieser Lokation keine Arbeiten bekannt sein, kann sofort ein Field Force Techniker zur Ereignisstelle aufgeboten werden und so kann das Risiko von Datenraub durch Fiber Tapping erheblich reduziert werden. Es könnten sogar kriminaltechnische Beweise oder Indikationen damit erhoben werden.

PON / FTTH Netzwerk Monitoring

Über den ALM können mit nur einem Monitoring Port bis zu 128 Hausanschlüsse in einem 1/128-PON FTTH Netzwerk vom OLT-Port bis zu allen ONTs überwacht werden. Adtran hat mit diesem Produkt den «FTTH Innovation Awards 2025» gewonnen und das Produkt kann bei Interesse gerne näher vorgestellt werden.

Ein abgestimmtes Komplettpacket
  • Dank der direkten Anbindung an die Glasfaserdokumentationssoftware cableScout und dem Modul cS-Monitoring können Ereignisse auf Meter genau lokalisiert und angezeigt werden. Das Modul kann zudem weitere OTDR-Messsysteme (in gewissen Devices integriert) via API anbinden, wodurch von denselben Benefits profitiert werden kann.
  • Wir sind Spezialisten in cableScout® und im Netzbetrieb (Risiken, Doing, Prozesse etc.) und sind offizieller Adtran Vertriebspartner und daher können wir unseren Kunden ein einzigartiges Komplett-packet anbieten oder in Bereichen daraus unterstützen von der Evaluation bis zum Betrieb.
  • Die ALM-Plattform entwickelt sich stetig weiter und es gibt einen regelmässigen Austausch zwischen den Entwicklungsteams von cableScout und der ALM-Plattform, um jederzeit auf Änderungen durch Software-Releases oder neuen Produkten vorbereitet zu sein, was das Risiko von unnötigen Bugs erheblich minimiert.

https://www.adtran.com/en/products-and-services/alm-fiber-monitoring

Spezifikationen herunterladen (pdf)
